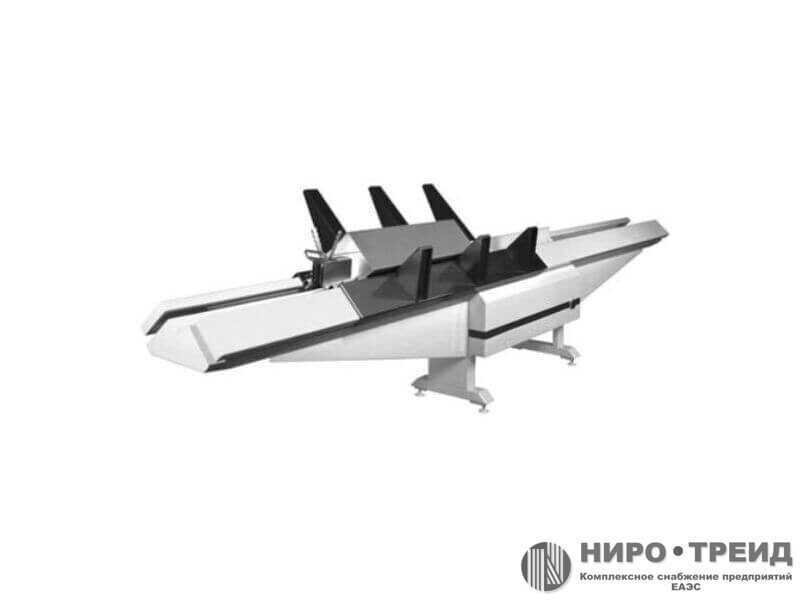

Станок тоннельной сборки Stalex SBHF-II (101915)

Рейтинг:
(0 голосов)
поделиться
Производитель:Stalex
1 500 000 руб. 1 455 000 руб. заказать
Направляющие каретки
Подсоединяются друг к другу с помощью автопилота
Направляют заготовки по направляющей системе через станок.
Подающий стол
Для удобной загрузки заготовок предусмотрен подающий стол.
Он также является основанием для направляющей системы.
Профессиональное качество
Профессиональное качество станка обеспечивается благодаря использованию высококачественных материалов и передовых технологий в процессе его изготовления.
Описание

Станок тоннельной сборки Stalex SBHF-II (101915)

  • Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения.
  • Формирование, соединение и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок).
  • Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги)
  • Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах
  • Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.
  • Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.


Особенности:

  • Минимальное сечение воздуховода 140х140 мм.
  • Специальная каретка (автопилот) для фиксации заготовки.
  • Возможность производства короба из двух L-образных половинокили из 4 полос металла.


Описание принципа действия:

  • Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
  • После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок.
  • Они формируют и замыкают фальц воздуховода.
  • Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.

Характеристики

  • Максимальная толщина листа, мм: 1.25
  • Габариты (ДхШхВ): 5350*1000*800
  • Масса, кг: 710
  • Мощность, кВт: 5.5
