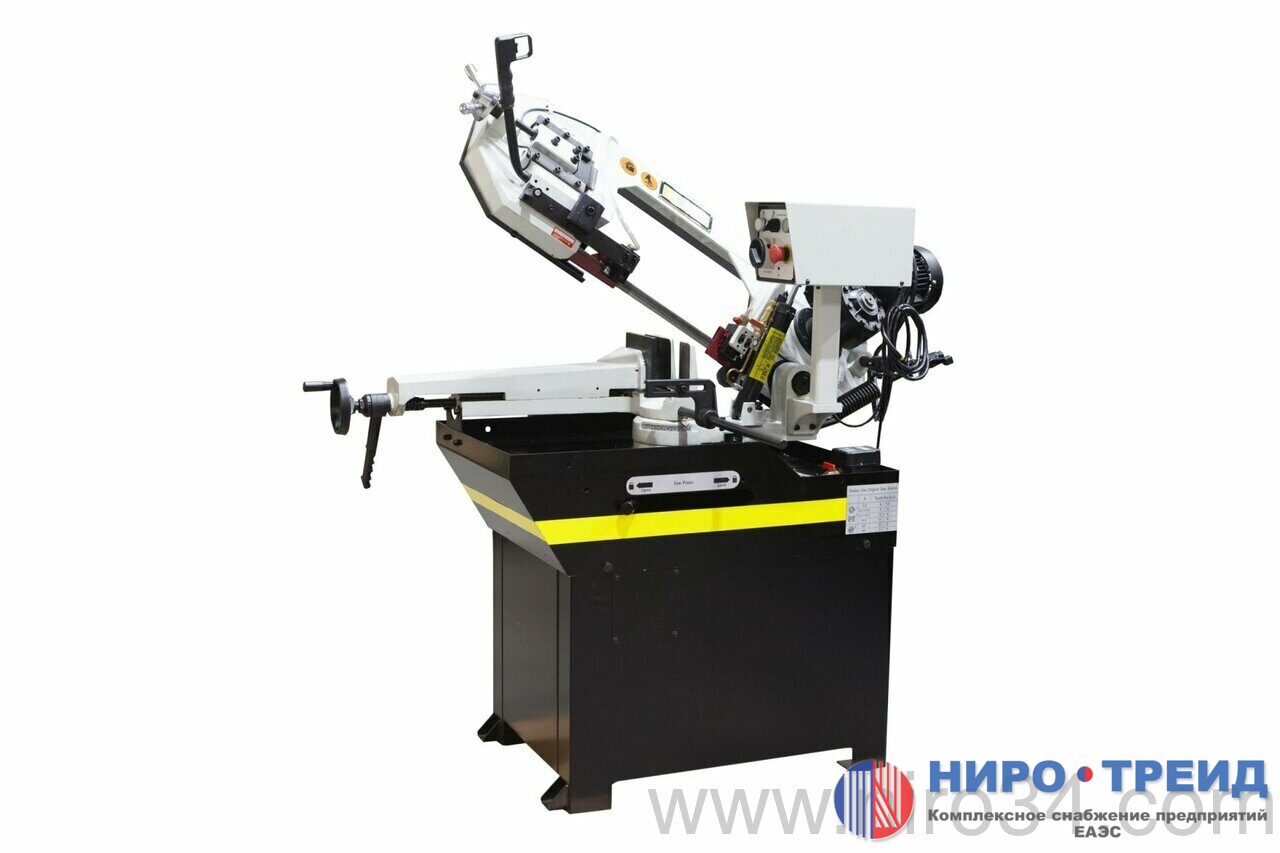

Станок ленточнопильный с гидроразгрузкой STALEX BS-260G (388017)
Встроенная система охлаждения
Станок оснащен системой подачи охлаждающей жидкости в рабочую зону, что снимает тепловые нагрузки с пильного полотна, значительно продлевая его срок службы.
Простое управление
Щит управления отличается наглядностью и лаконичностью, что обеспечивает простоту эксплуатации станка.
Устойчивое положение
Опорные ножки с возможностью крепления к полу гарантируют устойчивое положение ленточнопильного станка во время эксплуатации.
Быстрое обслуживание
Пильная лента легко подтягивается или натягивается вновь после замены благодаря удобному резьбовому механизму.
Комплектация
Поворотный стол
Подвижные направляющие
Перепускной клапан, плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и доводчиком
Механическое натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ c краном для регулировки напора СОЖ
Пила ленточная квалитет М42
Инструкция
Описание
Станок ленточнопильный с гидроразгрузкой STALEX BS-260G (388017) предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
- На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе.
- Подъём рамы осуществляется оператором вручную.
- Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
- В рабочей зоне резания полотно точно ведется двумя направляющими головками.
- Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
- Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива.
- Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
- Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
- Используя данную модель имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика).
- Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную.
- Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Характеристики:
|
|
Stalex BS-260G |
||
|
Выходная мощность двухскоростного двигателя |
0,75/1,1 кВт. (3-х фазный) |
||
|
Потребляемая мощность двухскоростного двигателя |
1/1,5 кВт. (3-х фазный) |
||
|
Скорость резания (2 режима) |
36 – 72 м/мин |
||
|
Привод |
зубчатый |
||
|
Рабочая зона |
90° |
+45° |
+60° |
|
Круг |
227 |
150 |
90 |
|
Квадрат |
210 |
140 |
80 |
|
Прямоугольник |
230x190 |
150х125 |
85x85 |
|
Размер полотна |
27х0,9х2455 мм. |
||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
||
|
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
||
|
Размер упаковки |
1460х720х1100 мм |
||
|
Масса |
190 кг |
||
|
Производство |
Китай |
||
|
Гарантия |
1 год |
||
Документация к товару Станок ленточнопильный с гидроразгрузкой STALEX BS-260G (388017)
Инструкция Stalex BS-260G рус.pdf
Характеристики
- Выходная мощность двухскоростного двигателя: 0,75/1,1 кВт. (3-х фазный)
- Потребляемая мощность двухскоростного двигателя: 1/1,5 кВт. (3-х фазный)
- Скорость резания (2 режима): 36 – 72 м/мин
- Привод: зубчатый
- Рабочая зона: 90°
- Круг: 227
- Квадрат: 210
- Прямоугольник: 230x190
- Размер полотна: 27х0,9х2455 мм.
- Подача пильной рамы: собственный вес с гидрорегулировкой
- Зажим заготовки: ручной (+ рычаг быстрой доводки)
- Размер упаковки: 1460х720х1100 мм
- Масса: 190 кг
- Производство: Китай
- Гарантия: 1 год
- Мощность, кВт: 1.1
- Напряжение, В: 400
- Угол поворота, °: 0-60
- Скорость ленты, м/мин: 36; 72
- Полотно, мм: 27х0.9х2455
- Привод: Зубчатый
- Максимальное сечение заготовки под 90°, мм: 227
- Максимальное сечение заготовки под 45°, мм: 150
- Максимальное сечение заготовки под 60°, мм: 90
- Максимальное сечение заготовки под 90° (прямоугольник), мм: 230x190
- Максимальное сечение заготовки под 45° (прямоугольник), мм: 150х125
- Максимальное сечение заготовки под 60° (прямоугольник), мм: 85x85
- Габариты (ДхШхВ): 1460*720*1100
- Масса, кг: 190
