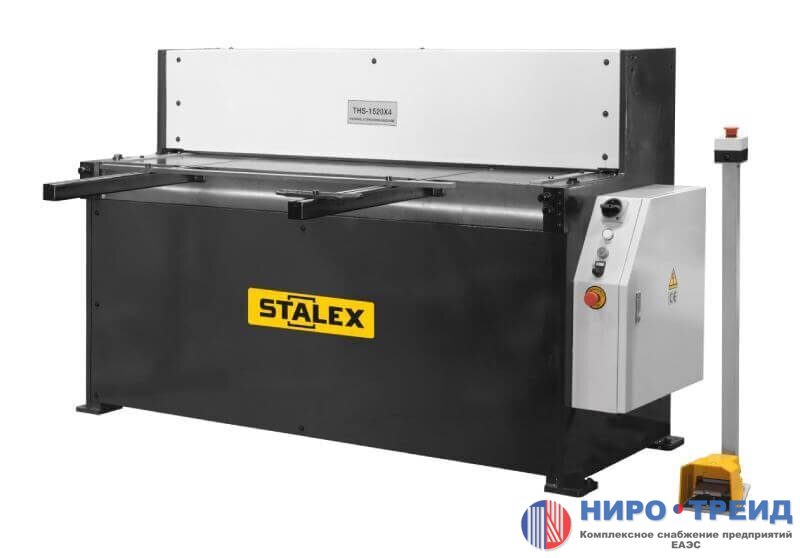

Гильотина гидравлическая STALEX THS 2540x4 (386234)
Гильотина гидравлическая STALEX THS 2540x4 (386234) отличается высокой надежностью и прочностью, способна осуществлять резку листов металла толщиной до 4 мм.
- Основное преимущество гидравлических станков в плавности работы и запуска
- Любые вибрации при эксплуатации исключены за счет полностью сварной конструкции из высокопрочной стали
- В стандартный комплект входит ручной калибровочный задний упор
- Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Жесткая станина и передняя поддержка листа
- Предварительный прижим материала перед моментом рубки
- Передние удлинители поддержки листа от рабочего стола - 500 мм
- Высота стола – 860 мм
- Рабочий стол (до линии реза) 370мм по мерной линейки, 400мм до передних удлинителей поддержки листа
- Смежная линейка на передних удлинителях и рабочем столе для фиксации листа для рубки под углом
- На рабочем столе гильотины, по обоим сторонам линейка до 38,1мм/15 дюймов
- Двухстороння заточка режущих ножей
- Угол наклона лезвия – 1 º40’
- Регулировка зазора между ножами (с двух сторон)
- Регулировка прогиба верхней балки ножа
- Масленый бак с термометром и уровнем
- Два концевика хода ножа (концевик хода ножа вверх/концевик хода ножа вниз)
- Расстояние от заднего упора до линии реза (съёмный упор) – 650мм
- Механическая регулировка заднего упора
- Направляющие заднего упора имеют мерные линейки
- Два режима резки при нажатии на ножную педаль – разовая и автоматическая
Гидрорегулятор давления:
- Гидрораспределительный насос
- Электромагнитный клапан (соленоид двухстороннего действия)
- Два гидроцилиндра
Наименование |
THS-2540х4 |
Мин. толщина мм (σв <400 Н/мм2) |
1.0 |
Макс. толщина мм (σв <400 Н/мм2) |
4 |
Макс. ширина мм |
2540 |
Кол-во резов в мин |
около 13 |
Мощность двигателя |
5.5кВт |
Вес брутто/нетто кг |
2720/2590 |
Размер упаковки мм |
3260X1130X1700 |
*Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <400 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена. Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.
**Используется гидравлическое масло стандартного качества (веретёнка), заливать 2/3 по уровню масла
Соотношение толщины листа и режущей кромки показаны на рисунке:
Характеристики
- Наименование: THS-2540х4
- Мин. толщина мм(?в: 1.0
- Макс. толщина мм(?в: 4
- Макс. ширина мм: 2540
- Кол-во резов в мин: около 13
- Мощность двигателя: 5.5кВт
- Вес брутто/нетто кг: 2720/2590
- Размер упаковки мм: 3260X1130X1700
- Привод: гидравлический
- Максимальная толщина листа, мм: 4
- Рабочая длина, мм: 2540
- Количество резов: 13 рез/мин
- Масса, кг: 2590
- Мощность, кВт: 5.5
- Задний упор, мм: 650
- Высота стола, мм: 860
