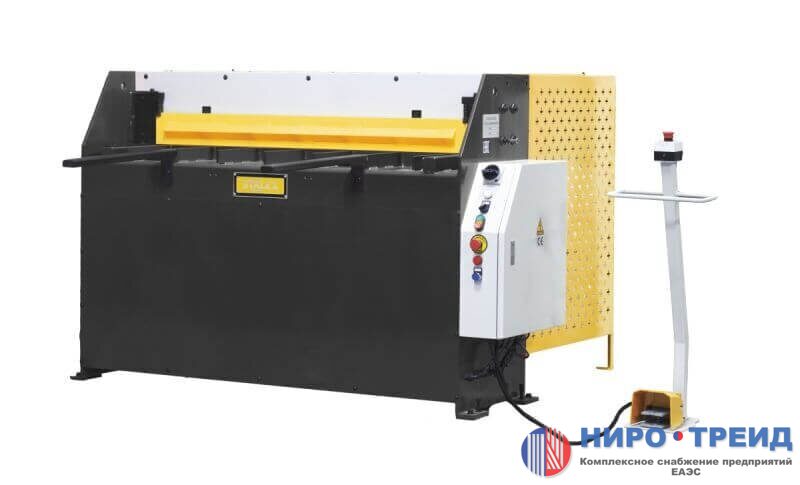

Гильотина гидравлическая STALEX HQ01-1.6x2500B (372018)

Рейтинг:
(0 голосов)
поделиться
Производитель:Stalex
Гильотина гидравлическая STALEX HQ01-1.6x2500B (372018). Мощность двигателя 2.2кВт, мощность 2.2 кВт, мощность двигателя 2.2кВт, общие размеры 3140х990х1420мм. Доставка по России, Казахстану, Кыргызстану, Беларуси.
616 408 руб. 573 259 руб. заказать
Педальное управление
Для простоты эксплуатации гильотины, имеется ножная педаль - это позволяет работать с металлическим листом обеими руками.
Кнопка аварийной остановки
Выносной модуль оснащается кнопкой аварийной остановки для быстрого отключения станка в случае необходимости.
Профессиональное качество
Профессиональное качество гильотины обеспечивается благодаря использованию высококачественных материалов и передовых технологий в процессе его изготовления.
Комплектация
Гильотина
Инструкция
Упаковка
Описание

Гильотина гидравлическая STALEX HQ01-1.6x2500B (372018) предназначена для обработки металлических пластин, изготовления электрического оборудования, автомобильной отрасли и т.д.

  • Данный станок оснащен гидравлическим приводом, который обеспечивает плавность хода.
  • Основные компоненты, такие как рама станка, рама верхнего лезвия, рабочий стол и т.д. изготовлены из сваренных стальных пластин, что обеспечивает высокую прочность конструкции, хороший внешний вид, компактность, безопасность и надежность.


Особенности:

  • Гидравлическое управление, быстрая и эффективная резка листа
  • Четыре позиции для двух передних удлинителей поддержки листа к рабочему столу – 400мм
  • Рабочий ход ножа ограничен и регулируется двумя концевиками (первый концевик регулирует ход ножа вниз, другой концевик регулирует ход ножа вверх)
  • Регулировка прогиба верхней балки ножа
  • Регулировка зазора между лезвиями (направляющими)
  • Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
  • Предварительный прижим материала перед моментом резки
  • Масленый бак с термометром – уровнем
  • Гидрораспределитель – гидрорегулятор давления, насос, электромагнитный (соленоидный) клапан, 2 гидроцилиндра.
  • Регулировка зазора между ножами (с двух сторон)
  • Механическая регулировка заднего упора, для точной повторяемости
  • Расстояние от заднего упора до линии реза (съёмный упор) – 800мм
  • Направляющие заднего упора имеют мерные линейки


Наименование

HQ01-1.6X2500B

Артикул

372018

Макс. толщина листа (для низкоуглеродистой стали)

(σв <450 Н/мм2)

1.6мм

Мин. толщина листа (для низкоуглеродистой стали)

(σв <450 Н/мм2)

0.7мм

Прочность обрабатываемого материала

≤ 450Н/мм²

Макс. ширина листа

2500мм

Высота рабочего стола

800мм

Макс. расстояние до заднего упора

800мм

Кол-во резов в минуту

25 ударов в минуту

Мощность двигателя

2.2кВт

Общие размеры

3140х990х1420мм

Размеры упаковки

3300х1050х1600мм

Вест нетто/брутто

1140/1340кг

*Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <450 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена.

Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.


Соотношение толщины пластины и режущей кромки показаны на следующим чертеже:

Для HQ01-1.6X2500B: макс. толщина реза 1.6 mm, поэтому наиболее универсальный зазор между верхним и нижним лезвиями устанавливается на 0.03~0.08 mm.

Документация к товару Гильотина гидравлическая STALEX HQ01-1.6x2500B (372018)
Инструкция HQ01-2X1320B и HQ01-1.6X2500B.pdf

Характеристики

  • Наименование: HQ01-1.6X2500B
  • Артикул: 372018
  • Макс. толщина листа (для низкоуглеродистой стали)(?в: 1.6мм
  • Мин. толщина листа (для низкоуглеродистой стали)(?в: 0.7мм
  • Прочность обрабатываемого материала: <= 450Н/мм2
  • Макс. ширина листа: 2500мм
  • Высота рабочего стола: 800мм
  • Макс. расстояние до заднего упора: 800мм
  • Кол-во резов в минуту: 25 ударов в минуту
  • Мощность двигателя: 2.2кВт
  • Общие размеры: 3140х990х1420мм
  • Размеры упаковки: 3300х1050х1600мм
  • Вест нетто/брутто: 1140/1340кг
  • Привод: гидравлический
  • Максимальная толщина листа, мм: 1.6
  • Рабочая длина, мм: 2500
  • Количество резов: 25 рез/мин
  • Габариты (ДхШхВ): 3140*990*1420
  • Масса, кг: 1140
  • Мощность, кВт: 2.2
